Дополнительные возможности роутера. Подключение к ПК

На просторах нашего рынка замечено универсальное и недорогое устройство – многофункциональный ADSL роутер F st 2804 v7. В версии, предоставляемой Ростелекомом, все отлично настраивается с комплектного диска CD. А вот фирма MTS сегодня предоставляет похожее устройство с еще большим набором возможностей, но настраивать его надо через web-интерфейс. В общем, роутер MTC Fast 2804 создает ADSL-соединение не хуже устройств от Ростелеком. А как настроить его – рассмотрено ниже.

Роутеры Fast 2804

На самом деле, все устройства, имеющие в названии слово «Fast 2804», выпускает одна фирма – Sagem (по-другому Sagemcom). До нашей страны добрались роутеры версий v3, v5 и v7. Они могут различаться формой корпуса, кроме того, графический интерфейс сделан под определенного провайдера. В целом же, эти роутеры обладают одинаковыми возможностями. По настройке, наиболее сложен вариант «от МТС», хотя создавать соединение ADSL – он умеет. По пробуем настроить этот роутер на соединение под протокол PPPoE, для случая, если связь обеспечивается телефонным проводом. Приступим.

Настройка основных функций

Подключение роутера перед настройкой

Мы будем настраивать устройство от МТС, как любой другой «домашний» роутер. Сначала, соединим комплектным патч-кордом любой порт LAN с сетевой картой ПК:

Подключение роутера к ПК

Затем, к порту ADSL подключим телефонный кабель (можно использовать сплиттер из комплекта). На завершающем этапе, подается питание роутера (но прежде, необходимо настроить сетевую карту в ПК):

Настройка проводного соединения в компьютере

На этом подготовительные действия завершены. Включив роутер, надо подождать 2-3 минуты, после чего, с компьютера можно будет зайти в графический интерфейс.

Авторизация в графическом интерфейсе

На компьютере нужно открыть любой браузер (не ниже IE5), и перейти к адресу: 192.168.1.1.

Если все сделано правильно, появится окно авторизации. В качестве логина подходит «admin» (а в качестве пароля «mts»). Если авторизация пройдена, пользователь увидит следующую вкладку:

Основная вкладка web-интерфейса

Графический web-интерфейс разбит на вкладки, которые объединены в два списка: «Основные настройки», «Дополнительные настройки». Первый список, как видим, содержит 5 разных вкладок. Сейчас мы рассмотрим, как настроить соединение ADSL.

Настройка соединение (вариант PPPoE)

Роутер F st 2804 может соединяться с Интернет по телефонному проводу или 3G-модему. Мы рассмотрим самый простой вариант настройки, когда для создания соединения используется встроенный ADSL модем, а протокол провайдера – называется «PPPoE».

Перед настройкой – лучше выписать на отдельный листок:

1. Имя и пароль абонента (есть в договоре);
2. Значения параметров VPI и VCI, используемые данным провайдером (например, 0 и 30);
3. Тип инкапсуляции PPPoE: LLC либо VC-Mux;
4. Для постоянного IP-адреса (отдельный сервис, обычно предоставляемый платно) – надо знать значение адреса.

Настройка производится на вкладках расширенного режима. Перейдите к данному списку вкладок, включите английский язык. На вкладке «Wan Service», находящейся в меню «Advanced Setup», нужно будет удалить (используя «Remove») все существующие интерфейсы:

Вкладка WAN-интерфейса со «старыми» значениями

Вкладка ATM-интерфейса

Здесь надо действовать так же. Затем, нужно перейти к вкладке «Wan Service» снова. И теперь – нажать кнопку «Add»:

Появится вкладка для настройки нового соединения, на которой можно выбрать значение, как на рисунке:

Вкладка настройки

Затем, надо нажать «Next». На следующей вкладке, нужно установить значения VPI и VCI (вместо цифр 1 и 91):

Например, если верными являются значения 0 и 30, строка будет иметь вид «pppoe_0_0_30_3». Не оставляйте значения «как есть» – они не соответствуют провайдеру пользователя.

Кроме того, здесь выбирается протокол соединения (после выбора PPPoE, появится список, где надо выбрать LLC или VC-Mux). Выполнив настройки, можно нажать «Next».

Вкладка параметров соединения

На следующей вкладке устанавливается имя и пароль пользователя. Для динамического IP-адреса, больше ничего менять не нужно. «IGMP Proxy» можно включить, если планируется просмотр IPTV. А вот для постоянного значения IP, надо установить галочку «Use static IPv4», и заполнить появившееся поле.

Выполнив настройки, надо нажать «Next», и еще раз «Next». Появится вкладка, где можно оставить автоматический режим получения DNS (либо, установить определенные значения адресов). А финальная вкладка – выглядит так:

Финальная вкладка настройки соединения

Нажав «Apply/Save», получим новое работающее соединение.

Вкладка «Информация об устройстве»

О наличии соединения – можно судить по состоянию основной вкладки. Удачной настройки!

Включение беспроводной сети

Настраивать Wi-Fi сеть – мы будем, используя «дополнительные настройки». Вкладка «Basic» из меню «Wireless» позволяет настроить все необходимое:

Настройка беспроводной сети

Поясним значения параметров. «Enable Wireless» включает передатчик, а «Hide Access Point» позволит работать на скрытом имени.

Поле SSID содержит имя сети (установите требуемое). Страну (Country) лучше установить «RU». После выполнения настроек, нажимается кнопка «Apply/Save». Беспроводная сеть – появится автоматически.

Заметим, что универсальный роутер F st 2804 обладает серьезными возможностями. Например, устройство самостоятельно выбирает наименее зашумленный канал (в диапазоне 2,4 ГГц). Режим автоматического выбора – можно отключить. Предусмотрена и регулировка мощности передатчика. Все эти параметры находятся на вкладке «Advanced», но пользователю не рекомендуется их менять при отсутствии должной квалификации.

На вкладке «Security» находятся параметры шифрования. Настройку защиты сети – мы не рассматриваем.

Дополнительные возможности роутера

Настройка IPTV

Как ни странно, роутер Fast 2804 создает соединения с Интернет, работающие в несколько раз быстрее, чем 3-4 Мбит/с. Поэтому, можно просматривать IPTV через компьютеры, подключенные к локальной сети. Чтобы включить данную опцию, надо:

• При настройке соединения – выставить галочку «Multicast Proxy» (было рассмотрено выше);
• На вкладке настроек локальной сети («Advanced Setup» -> «LAN» среди «дополнительных настроек» роутера), надо выставить галочку «IGMP Snooping»:

Вкладка настроек локальной сети

После выполнения этих настроек, можно смотреть телевидение через любой компьютер, подключенный к сети роутера. Теперь в локальную сеть из сети Интернет – попадают многоадресные пакеты, используемые в IPTV.

Дополнительно, есть возможность ограничить многоадресный трафик в беспроводной сети. Для этого, надо перейти к вкладке «Wireless» -> «Advanced» (находящейся также в «дополнительных настройках»), чтобы выставить требуемое значение в списке «Multicast Rate». Приемлемым выбором считается 9, 11 или 12 Мбит/с, чего достаточно для просмотра FullHD.

Вопрос-ответ

Вопрос: не могу зайти в графический интерфейс. Не доступен адрес IP 192.168.1.1.

Можно попробовать сбросить роутер к заводским настройкам. Для этого, после включения – надо подождать 2 мин., затем нажать кнопку «RST» на задней панели (удерживая ее 15-30 секунд).

Вопрос: какова скорость беспроводных соединений, не было сказано и о выборе режима (N/G/B)?

Данный роутер работает в «смешанном» режиме B/G/N, максимальная скорость передачи в беспроводной сети равна 65 Мбит/с. Использование режима «N Only» (только N) – не предусмотрено.

Как извлечь роутер из упаковки и правильно подключить его – показано в видеоролике:

Роутер – это сетевое оборудование, позволяющее одновременно множеству устройств выходить в интернет (компьютеры, планшеты, смартфоны и многое другое). Сегодняшний ассортимент роутеров позволяет выбрать именно то, что подходит в конкретном случае больше всего.

Обзор роутеров

Существует несколько моделей, которые оптимальны для использования дома:

• Zte E5501;
• Zte H118N;
• Zte E5502;
• Zte ZXA10 f660.

Zte E5501

Данное устройство поддерживает множество интерфейсов:

• 4 порта под коннектор RJ-45 (что позволяет работать с данными через сетевой интерфейс, тип кабеля определяется автоматически);
• работает по стандарту связи 802.11n (частота 2.4 ГГц);
• присутствуют две несъемные антенны, обеспечивающие стабильную работу Wi-Fi.

Помимо поддерживаемых интерфейсов данное устройство имеет множество других опций, делающих его использование довольно удобным и простым.

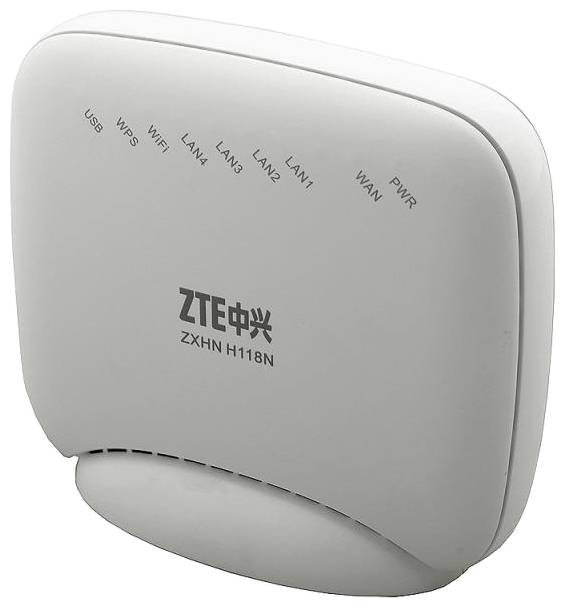

Zte H118N

Роутер этого типа в своей конструкции имеет:

• USBv.2 в количестве 1 штуки для подключения 3Gмодема (присутствует опционально);
• 4 порта для подключения кабеля, обжатого коннектором RJ-45;
• Wi-Fi (IEEE 802.11n).

Максимальная скорость передачи данных данным устройством – 300 Мбит/с. Также поддерживается несколько технологий шифрования данных – WEP, WPA, WPA2.

Zte 5502

Рассматриваемый роутер от такой именитой компании ничем не уступает своим одноклассникам:

• 4 порта для подключения кабеля через коннектор RG-45;
• поддерживаются: IEEE 802.11n (максимальная скорость передачи – 300 Мбит/с);
• присутствуют две антенны для работы в диапазоне 2.4 ГГц;

Возможности шифрования у рассматриваемого устройства самые широкие:

• WEPс технологией шифрования 64/128 бит;
• WPA-PSK;
• WPA2-Interprise и многие другие.

ZteZXA 10 F660

Роутер компании ZTE обладает не только отличными рабочими характеристиками, но также относительно невысокой ценой.

Он прост в настройке, а также поддерживает все необходимые технологии:

• имеется 4 разъема для RG-45;
• 2 разъема для работы с интерфейсом POTS (RG-11);
• успешно работает с технологией Wi-Fi;
• имеется разъем для подключения устройств USB.

Выбираем устройство

При выборе роутера для дома необходимо учитывать следующие важные моменты:

• простота настройки – дабы в случае каких-либо неполадок можно было устранить их, не вызывая специалиста;
• цена – данный вопрос особенно актуален для тех семей, в которых много детей;
• надежность;
• особенности Wi-Fi модуля.

Чем проще конструкция устройства, тем легче его настраивать. Именно поэтому стоит отдать свое предпочтение тем роутерам, которые не требует танцев с бубнами во время подключения и начала работы. Это позволит сэкономить большое количество времени.

Видео: Как открыть порт на роутере ZTE ZXA10 F660

Ценовой диапазон – очень важный момент . На сегодняшний день нет смысла приобретать дорогостоящие устройства. Так как даже младшие в линейке модели имеют на своем борту все, что требуется для комфортной работы с Wi-Fiсетью в домашних условиях. Не стоит переплачивать за бренд модели – обычно такие траты полностью не обоснованы.

Выбирая оптимальный по цене вариант, не следует приобретать совсем дешевые модели. Так как зачастую за крайне низкой ценой стоит не самое высокое качество изготовления, которое может повлечь за собой в скором времени поломку.

Wi-Fi-модуль должен обязательно иметь антенну, расположенную снаружи корпуса. Так как антенны такого типа имеют покрывают большую площадь. Что очень важно, если квартира или дом имеют большой метраж. Также антенна должна при необходимости сниматься и заменяться – так как может понадобиться расширение зоны покрытия.

Оптимальный выбор во всех отношениях - роутер ZTE ZXA10 F660. Он обладает множеством достоинств, а также довольно низкой ценой (учитывая довольно неплохие параметры).

Подключение к ПК

Самая простая часть настройки роутера ZTE – подключение его к ПК. Выполняется эта операция в следующем порядке:

Управление настройками

Как настроить роутер ZTE Wi-Fi? Управление настройками осуществляться при помощи WEB-интерфейса, попасть в который можно через любой установленный на ПК браузер. Например, internet explore. В строке адреса следует ввести следующую комбинацию цифр и символов – http://192.168.1.1. Если роутер подключен к компьютеру согласно инструкции, появится окно, в котором можно будет ввести логин и пароль.

По умолчанию паролем и логином является слово admin (только латинскими буквами). Когда поля заполнены, следует нажать кнопку «Login». Далее появится окно, выполненное в зеленом и белом цветах.

В верхней части имеются следующие вкладки:

• status;
• network;
• security;
• application;
• administration.

Каждая вкладка дает возможность управлять тем или иным разделом.

Для настройки Wi-Fi следует выполнить следующие действия:

Данными перечнем действий осуществлено включение Wi-Fi.

Отдельное внимание необходимо уделить разделу под названием «Multi-SSID».

По желанию данный раздел позволяет сделать сеть как открытой, так и закрытой для различного рода устройств:

• SSIDName– данный пункт позволяет назвать каким-либо именем настраиваемую сеть;
• MaximumClients – максимально возможное количество одновременно подключенных устройств (данная модель поддерживает 32 шт.);
• EnableSSID – включение, либо отключение изменяемой сети;
• HideSSID – скрытие беспроводной сети;
• ChooseSSID – выбор изменяемой сети Wi-Fi.

Также присутствует раздел Security, в котором можно настраивать следующие пункты:

При выборе пароля желательно следовать следующим рекомендациям:

• наличие строчных и прописных букв (в случайном порядке);
• длина пароля должна составлять не менее, чем 10 символов;
• наличие цифр также желательно.

Настройка роутера ZTE для провайдеров

Роутер ZTE ZXA10 F660 настраивается по-разному, в зависимости от того, какой провайдер является поставщиком услуг интернета (МГТС, Ростелеком, Укртелеком).

Укртелеком

Настройка работы с данным оператором требует особой внимательности, так как следует учитывать все нюансы:

В разделе «Multi-SSIDSettings» и «Security»все настройки устанавливаются согласно прилагаемой к устройству инструкции.

Особое внимание следует уделить разделу «AccessControlList». В пункте «Mode» должно быть установлено значение «Block». «MACAddress» - 00:13:e0:81:97:ee.

Ростелеком

Настройка роутера для работы с провайдером «Ростелеком» не представляет собой ничего сложного.

Необходимо выполнить следующие действия:

Когда вышеперечисленные действия выполнены, следует настроить раздел «Multi-SSIDSettings» :

• в пункте «ChooseSSID» устанавливаем значение SSID;
• ставим галочку напротив «EnableSSID»;
• «SSIDName» позволяет выбрать имя сети.

По окончании всех настроек необходимо нажать кнопку «Submit».

МГТС

Для корректной настройки рассматриваемой модели роутера с правайдером «МГТС» необходимо выполнить следующие действия в строгом порядке:

Это позволит активировать Wi-Fi. Остальные настройки выполняются в соответствии с руководством, прилагаемом к роутеру.

Также в обязательно порядке необходимо настроить раздел под названием Multi-SSID. Данный раздел позволяет установить личный идентификатор для сети, а также по желанию скрыть её. Все настойки выполняются индивидуально, зависят от личных предпочтений пользователя.

Раздел под названием «Securiry» позволяет настроить параметры шифрования и пароль для подключения к сети.

Роутер ZTEZxa10 F660 - оптимальное устройство в плане соотношения цена-качество. Отличный выбор для дома и офиса. Данное сетевое оборудование легко настраивается, компактно, надежно.

>
