Чистим матрицу ноутбука от следов жидкости. Как заменить матрицу ноутбука своими руками

Экран ноутбука – один из самых дорогостоящих и уязвимых компонентов компьютера. Разбитый экран из-за неаккуратного пользования может не только испортить настроение, но и здорово «ударить» по финансам. Обращаясь в сервисный центр нужно быть готовым, что цена починки матрицы экрана может достигать до 50 процентов стоимости ремонтируемой детали. Замена матрицы ноутбука своими руками поможет избежать дополнительных трат на услуги мастера и станет занятным развлечением для радиолюбителей.

Починка экрана ноутбука – операция непростая, но будучи внимательным и следуя инструкции в данной статье, Вы сможете в течение часа заменить матрицу экрана.

Основные дефекты матрицы и причины возникновения

Дефекты матрицы прекрасно видно визуально и только в редких случаях они могут произойти из-за программных ошибок. В подавляющем числе случаев экран не функционирует благодаря повреждениям полученным по причине неаккуратности эксплуатации. К ним относят следующие типы дефектов:

• Изображение мелькает, появляется на короткие промежутки времени, функционируют только отдельные секторы экрана. Дефект говорит об отслоившейся матрице, причиной же является пролитая жидкость
• Размытость изображения, множественные переливы цветов, полосы на экране. Причина кроется в потекших жидких кристаллах матрицы, может произойти после поднесения сильного магнита к дисплею
• На экране видно множество мерцающих точек, полосы белого цвета, тянущиеся через весь монитор - это свидетельствуют о битых пикселях. Зачастую от такого дефекта нельзя уберечься, т.к. данные признаки следствие заводского брака. Впрочем, появляются они в первые полгода эксплуатации и ноутбук можно отремонтировать по гарантии
• Треснувшее стекло. Этот дефект вызван механическим повреждением монитора, сопровождается потеками, размытостью изображения в месте удара.

Примечание: Чтобы узнать механическая или программная причина отказа экрана, можно поступить следующим образом: с помощью HDMI кабеля подсоединить ноутбук к любому современному телевизору или монитору. Если при включении компьютера он не проецирует изображение на телевизор, значит дефект программный и матрица компьютера не требует замены.

Замена матрицы ноутбука своими руками

Подготовительные работы

Вначале необходимо трезво оценить свои силы, так как комплектующие ноутбуки довольны дорогие, и если вы не разбирали сложную технику - лучше затею с починкой экрана оставить специалистам. Если Вы уверены в своих силах, то изначально необходимо купить рабочий модуль матрицы.

Разбитую матрицу невозможно починить, а следует заменить другой от аналогичной модели ноутбука. Приобрести матрицу возможно на официальном сайте производителей лэптопов, но зачастую стоимость дисплея превышает 150 у.е. Предпочтителен поиск комплектующих в интернет-магазинах. Подойдут БУ-комплектующие, самым выгодным предложением бывает покупка нерабочей модели аналогичного ноутбука с неповрежденной матрицей. Конечно, нельзя быть полностью уверенным в функциональности комплектующих ноутбука, но экономия существенна, а покупая продукцию у проверенных людей можно защитить себя от некачественного товара.

Работу необходимо производить в чистом помещении, при хорошем освещении и с данным комплектом инструментов:

1. Небольшая крестовая отвертка
2. Пластиковая демонтажная лопатка
3. Пинцет

Отсоединение экрана ноутбука

Первым делом отключаем питание ноутбука и высовываем аккумуляторную батарею. Дальнейшая инструкция замены матрицы ноутбука своими руками аналогична практически всем ноутбуком за исключением различных нюансов. Так, в лэптопах Samsung замена матрицы происходит самым простым образом: откручиваем два болта на экране снимая защиту монитора, 4 болтика удерживающие экран и отключая шлейф снимаем матрицу. К сожалению, не во всех ноутбуках поменять экран просто, в лэптопах HP Pavilion придется открутить заднюю панель, клавиатуру и потом приступить к отсоединению элементов экрана.

При разборке ноутбука следует помнить, что болты в разных комплектующих могут различаться размером, поэтому чтобы в дальнейшем не запутаться, открученные болтики следует группировать и складывать порознь. Когда разобрали компьютер, откручиваем болты рамки лэптопа. Помимо болтов, рамка крепится большим количеством защелок. Чтобы их отсоединить возьмите тонкую лопатку, подденьте грань рамки и потяните ее слегка вверх, когда услышите легкий щелчок – пройдитесь по всем защелкам вдоль периметра экрана. Отсоединяя лопаткой защелки, будьте особенно осторожны возле вебкамеры - здесь большое скопление проводов, которые легко порвать неосторожным движением лопатки.

Извлечение и замена матрицы

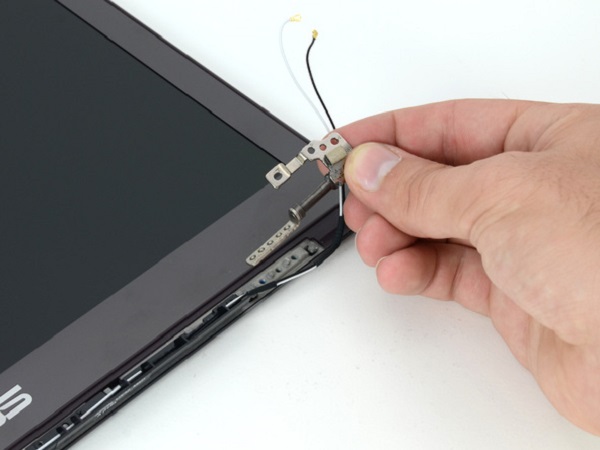

Под рамой видим несколько очередных крепящих болтов и наружные шлейфы: откручиваем первые, аккуратно отсоединяем вторые. Теперь матрица свободна и ее следует взять за торцы по сторонам, приподнять и отсоединить внешние крепления.

Под матрицей располагаются шлейф вебкамеры и Wi-Fi антенны, отсоединяем его потянув за шлейф, которым он крепится к матрице. Готово – матрица полностью отсоединена от экрана.

Автоконцерн «GeneralMotors» пожертвовал для съёмок фильма «Матрица: Перезагрузка» 300 автомобилей, ни одному из которых не удалось «дожить» до конца. Узнайте другие интересные факты съемок киношедевра.

Вконтакте

Однокласники

Многие говорят, что «Матрица» – это фильм, который навсегда изменил кинематограф.
Научно-фантастическая лента братьев Вачовски по-прежнему пользуется феноменальной популярностью и не устаревает, несмотря на то, что впервые она вышла на экраны 15 лет назад!

1. Дождь был не просто водой

В третьем фильме «Матрица: Революция» многие «дождевые капли» в финальном бою между Нео и Смитом на самом деле являлись однолинейным матричным кодом, схожим с тем, что видят герои на экранах компьютеров в реальном мире на протяжении всей трилогии.

Такой искусный эффект был добавлен специально, чтобы показать, что Матрица начала дестабилизироваться. Этот визуальный трюк очень хорошо заметен на больших экранах в кинотеатрах, но его также можно увидеть и на экранах домашних телевизоров: во время крупных планов заметны капли, «прыгающие», словно электростатические помехи.

2. Агенты Малдер и Скалли должны были разрушить Матрицу?

Джиллиан Андерсон отказалась от роли Тринити, а Дэвид Духовны – от роли Нео.

3. Название небоскрёба было придумано не случайно

Главный герой Томас Андерсон работал на корпорацию «Метакортекс». Название компании состоит из двух частей – «мета» (что означает «выход за пределы чего-либо, превосходящий») и «кортекс» (в значении «внешний слой (раздел) серого вещества головного мозга»). Таким образом, дословно «метакортекс» означает «выходящий за пределы мозга» – а это именно то, что собирался сделать Нео.

4. На весь бюджет фильма была снята лишь одна сцена

Когда режиссёры Ларри и Энди Вачовски рассказали Warner Bros о своей идее снять «Матрицу», компания отказалась выделить на съёмки фильма заявленный ими бюджет в $80 миллионов. Вместо этого менеджеры Warner Bros дали им только $10 миллионов.

Вачовски взяли деньги и решились на довольно рискованный шаг – сняли на все средства лишь первые 10 минут фильма (вступительную сцену с Кэрри-Энн Мосс). Результат так впечатлил руководство Warner Bros, что они согласились на последующее финансирование проекта.

5. Почему Свитч назвала Нео рыжим?

Когда Нео (у которого были тёмные волосы) в первый раз садится в автомобиль с Тринити, Свитч обращается к хакеру, называя его «coppertop» («рыжеволосый человек»). Это сленговое слово, которым называют батарейки Duracell. Такую батарейку показывал Нео Морфеус, когда рассказывал о том, что человеческая раса кормит Машину своей энергией.

6. Морфеус – бог сна

В древнегреческой мифологии Морфеусом называли бога сна. Это звучит несколько иронично, учитывая тот факт, что роль Морфеуса в фильме заключалась в том, чтобы возвращать людей из иллюзий в реальность.

7. Как снималась сцена легендарной перестрелки в холле

После съёмок сцены перестрелки в холле, камера нечаянно отъехала назад, запечатлев последствия бесконтрольной пальбы. Во время этого отвалился кусок одного из столбов. Всё это произошло по чистой случайности, и не было запланировано в сценарии, однако эпизод решили не вырезать, посчитав его уместным.

В колонны и стены были вставлены пиропатроны, которые уничтожали декорации. Для каждого дубля приходилось всё восстанавливать практически с нуля. На съёмки этой сцены ушло целых 10 дней.

8. Непростительное расточительство

Автоконцерн «GeneralMotors» пожертвовал для съёмок фильма «Матрица: Перезагрузка» 300 автомобилей, ни одному из которых не удалось «дожить» до конца.

9. Стадия подготовки фильма

Братья Вачовски, вдохновлённые книгами и комиксами, вынашивали в голове сценарий фильма около пяти с половиной лет, перебрав 14 вариантов сюжета. Финальный концепт-арт состоял из 500 раскадровок.

10. Сцены реального мира и Матрицы имели разные цвета

Все сцены, которые происходят в пределах Матрицы, имеют зелёный оттенок, как будто вы смотрите их через монитор компьютера. В то же время сцены, которые происходят в реальном мире, представлены в нормальном цвете. Сцена драки между Морфеусом и Нео, которая происходила не в реальном мире, и не в Матрице, окрашена жёлтым.

11. Ни одна деталь не осталась незамеченной

По словам властей Окленд-сити, которые сотрудничали с режиссёрами, во время съёмок в центре города было необходимо убрать всё, что имело красный или синий цвет, поэтому даже бордюры и тротуары были перекрашены.

Также в кадре не должно было присутствовать никаких зелёных насаждений, поэтому съёмки проходили зимой, прежде чем на деревьях начнут распускаться листья

12. Нео мог сыграть Уилл Смит

Уилл Смит отклонил предложение сыграть в «Матрице» главного героя Нео, так как уже снимался в фильме «Дикий, дикий Запад» (1999). Позже он признался, что в то время считал себя «недостаточно зрелым актёром», и если бы согласился на эту роль, то «провалил бы её».

Сейчас зрители уже вряд ли могут представить себе кого-либо другого на месте красавчика Киану Ривза.

13. «Молот» – ненастоящее название корабля

Корабль, который упоминается в фильме как «Молот», на самом деле назывался довольно трудным для произношения словом «Мьёлльнир». Вот почему в фильме никто не произносил его настоящее название. «Мьёлльнир» – это название знаменитого молота Тора, бога грома и бури в германо-скандинавской мифологии.

14. Из-за небольшого бюджета режиссёрам пришлось экономить на костюмах героев

По словам дизайнера Ким Барретт, костюм Тринити был сделан из дешёвого винила, а пальто Нео сшито из недорогой полушерстяной ткани, стоившей примерно 3 доллара за метр.

15. 16-минутный эпизод погони снимался на протяжении 3 месяцев

Съёмки сцены погони по шоссе в третьей «Матрице» заняли почти 3 месяца – это дольше, чем весь съёмочный период многих фильмов.

16. Комната 101 – это отсылка к роману «1984» Джорджа Оруэлла

Нео/Томас Андерсон в начале фильма жил в комнате под символичным номером 101. Точно такой же номер был у камеры пыток в книге Джорджа Оруэлла «1984», где заключённых наказывали их самыми сильными страхами и фобиями.

Данное число часто используется в поп-культуре и обозначает квинтэссенцию места, где предметы пропадают без следа. Нео же был помещён в комнату 101, так как Машины не желали, чтобы «Избранный» был кем-либо обнаружен.

17. Киану Ривз сам забрался на это окно

В сцене разговора по мобильному Нео с Морфеусом в здании корпорации «Метакортекс» Киану Ривз, не прибегая к услугам каскадёра, вышел на карниз 34-го этажа.

18. Женщины в красном были близнецами

В сцене «Женщина в красном», где Морфеус демонстрирует Нео симуляцию Матрицы, были задействованы десятки пар близнецов, которые полностью копировали внешность друг друга, создавая таким образом иллюзию непрерывно повторяющейся программы.

19. «Революция» произошла в одно и то же время по всему миру

Производители фильма и прокатчики сделали беспрецедентный маркетинговый ход. Премьера фильма «Матрица: Революция» состоялась одновременно в каждом крупном городе мира в один и тот же день и час – 5 ноября 2003: в 6 утра – в Лос-Анджелесе, в 9 утра – в Нью-Йорке, в 14 часов – в Лондоне, в 17 часов – в Москве, в 23 часа – Токио, в 1 ночи – в Сиднее, и так далее в соответствующее время в более чем 50 странах мира.

20. «Большую драку» снимали 27 дней

Сцену поединка Нео с агентом Смитом и его клонами (также известную как «Большая драка») в фильме «Матрица: Перезагрузка» снимали 27 дней. За такое же время были полностью отсняты некоторые художественные фильмы.

21. «Матрица: Перезагрузка» – самая кассовая часть трилогии

На момент выхода фильм «Матрица: Перезагрузка» был выпущен в прокат рекордным количеством копий – 8,517. Вдобавок он стал самым кассовым фильмом с рейтингом R, собрав в прокате по всему миру $740 миллионов.

22. Роль Нео могла достаться многим знаменитым голливудским актёрам

Сначала выбор Вачовски пал на Джонни Деппа, но Warner Bros хотела видеть в роли Нео Брэда Питта или Вэла Килмера. Когда Питт и Килмер отказались участвовать в проекте, компания заявила о готовности рассмотреть кандидатуру Деппа. В конце концов, выбор встал между Деппом и Ривзом, на котором настаивала Warner Bros. Киану очень понравился сценарий про Матрицу, поэтому он с самого начала выказывал сильнейший интерес к работе над фильмом. На пробах Ривз превзошёл всех претендентов.

Также на роль «Избранного» рассматривали Николаса Кейджа (который отказался от съёмок по семейным обстоятельствам), Тома Круза и Леонардо Ди Каприо.

Вопрос о том, как снять матрицу с ноутбука, возникает при обнаружении серьезных неполадок: повреждения матицы проявляются появлением вертикальных полос на экране, нарушением цветопередачи, отключением подсветки или просто черным экраном, если она окончательно выходит из строя. Самостоятельной разборкой ноутбука и заменой комплектующих стоит заниматься только при наличии большого багажа специальных знаний, любая ошибка может привести к еще более серьезным поломкам устройства.

Перед тем как снять матрицу с ноутбука HP или другой марки, необходимо позаботиться о подготовке рабочего пространства. Со стола нужно убрать все посторонние предметы, желательно найти коробочку для болтов, чтобы потом не пришлось собирать их по столу и полу. Для работы потребуются тонкие отвертки с магнитным наконечником, тонкий предмет для открывания защелок или специальная демонтажная лопатка, а также пинцет.

Как снять матрицу с ноутбука Lenovo? Практически все современные марки ноутбуков имеют схожее устройство монитора, процесс разборки и замены матрицы различается лишь в небольших деталях. Основные действия:

• Любой ноутбук предварительно отключается от сети, также необходимо вынуть аккумуляторы.
• Откручиваются все винты с внутренней стороны монитора, они скрыты под резиновыми заглушками. На большинстве моделей ноутбуков используется по 5 винтов, но их иногда бывает больше.
• Далее нужно открутить винтики, которыми рамка прижимает матрицу к ноутбуку. Обычно для этого используются отвертки «под крестик».
• После откручивания винтов необходимо аккуратно отсоединить защелки рамки и снять ее. Нельзя использовать слишком большое усилие, рамка при этом может сломаться.
• С каждой боковой стороны откручиваются 4 болта, которые прижимают матрицу к корпусу монитора ноутбука.
• Далее нужно попробовать без применения силы отодвинуть матрицу от корпуса устройства. Она должна легко отделиться: если этого не происходит, значит остались еще не открученные болты, и их нужно найти.
• Если все сделано правильно, дисплей можно легко отодвинуть и перевернуть лицевой панелью на клавиатуру ноутбука. После этого можно отсоединить кабель инвертора и видеокабель, и матрица будет полностью отсоединена от ноутбука.

На обратной стороне матрицы вы найдете заводскую наклейку с указанием ее типа и всех технических характеристик, эта информация нужна для правильного подбора новых комплектующих.

Сборка ноутбука после замены матрицы

После того, как вы приобрели новую матрицу, ее необходимо правильно установить в корпус монитора. Для этого все действия выполняются в обратном порядке: к разъемам подключаются кабели, после этого по бокам вкручиваются винты, устанавливается на защелки и прикручивается на место рамка. Окончательный шаг - установка резиновых заглушек, чтобы скрыть места вкручивания болтов.

Устанавливается обратно аккумулятор, и ноутбук можно подключать к сети, если замена матрицы выполнена правильно, и причина неисправности скрывалась именно в ней, изображение вновь станет четким и ярким, с правильной цветопередачей и отсутствием на экране каких-либо посторонних полос.

Любой самостоятельный ремонт проводится на свой страх и риск: всегда есть вероятность повредить защелки, нарушить подсоединение шлейфов или допустить любые поломки, устранение которых будет стоить очень дорого. Намного более надежный вариант - сразу обратиться в сервисный центр и заказать профессиональную замену матрицы с выдачей гарантийного талона после ремонта.

Замена матрицы ноутбука – сравнительно сложная работа. Бывает, что пользователю приходится проводить такую работу самостоятельно, и относиться к ней нужно очень ответственно. Наша пошаговая инструкция позволит вам легко снять матрицу и установить новую ей на замену.

1. Начать можно с подготовки рабочего места. Вам понадобится большая и достаточно ровная рабочая поверхность. Еще до замены матрицы необходимо выключить компьютер, вытащить его батарею и вытянуть его шнур питания из электрической розетки. Прежде чем вы начнете снимать дисплей с вашего ноутбука, нужно убедиться, что экран не приклеен. В ином случае нужно будет обратиться к специалистам.

2. Заранее, еще до начала работы по замене матрицы ноутбука, вам нужно будет приобрести новый корпус для нее. Обратите внимание, что на крепежных компонентах корпуса матрицы предусмотрены специальные заглушки. Их нужно осторожно снять и отложить в сторону. Также необходимо поступать со всеми небольшими элементами лэптопа.

3. Далее следует снять крепежные элементы крышки вашего ноутбука. Вам потребуется осторожно отсоединить шлейфы приборов, которые располагаются внутри. Необходимо открепить фиксаторы клавиатуры и снять ее. При этом следует очень осторожно отделить шлейф от материнской платы. После можно снять ее верхнюю панель. Обратите внимание – данный элемент очень хрупкий, необходимо работать с ним аккуратно, чтобы не повредить ненароком. При отделении матрицы также нужно быть аккуратным, не сломать края компьютера. Затем можно отделить все шлейфы подсоединения дисплея к материнской плате.

4. С оболочки экрана необходимо открепить болты. Затем необходимо снять части корпуса. Для этого можно задействовать плоскую отвертку, чтобы легко поддевать детали.

5. Необходимо помнить, что некоторые модели ноутбуков являются склеенными по краям. Если ваше устройство также склеено, ни в коем случае нельзя пытаться отодрать матрицу своими силами - лучше воспользоваться услугами специалиста. Иначе можно повредить как старую панель, так и отдельные детали. Обязательно нужно отсоединить и шлейф подключения от экрана - его нужно отключить от основания. После этого необходимо отыскать инвертер - это зеленый чип. Он размещается между экраном и подсветкой. Нужно отсоединить провода, идущие от конвертера.

6. Далее, при установке новой матрицы, всю эту работу потребуется проделать уже в обратном порядке. При установке можно надеть тонкие медицинские перчатки, чтобы не оставлять пятен от пальцев на корпусе. При установке матрицы также нужно соблюдать осторожность. Не давить, не тянуть корпус - иначе можно поломать детали устройства, так им толком и не воспользовавшись. После подсоединения шлейфов нужно проверить работоспособность нового дисплея. Необходимо вставить в розетку шнур питания и включить ноутбук. Если все будет в порядке, можно снова отключить ноутбук и продолжить сборку.

Напоследок стоит отметить, что менять матрицу необходимо исключительно в том случае, если матрица полностью уже вышла из строя. Если вы видите полосы на изображении, оно гаснет периодически или меняет яркость, то проблема заключена в другом. Тогда лучше просто отнести устройство на диагностику к специалистам.

Александр Савчков

Н у-ка признайтесь, что вам хочется сделать, когда вы видите на экране ноутбука наглую рожу соперника, который бессовестно и несправедливо отобрал у вас победу в игре? Ну конечно, стукнуть по ней кулаком! Тем, кто не очень сдержан в эмоциях, всё же лучше держать под рукой боксерскую грушу, ведь от удара пострадает не ваш виртуальный враг, а ни в чем не повинная матрица.

Продолжая тему о самостоятельном апгрейде/ремонте наших электронных помощников, поговорим о восстановлении . Сегодняшний рассказ посвящен тому, как заменить матрицу на ноутбуке.

Как узнать, какая матрица установлена на вашем ноутбуке

Н оутбук ноутбуку, как мы уже выяснили, рознь. Очень похожие, даже полностью внешне идентичные аппараты внутри могут быть совершенно разными. Да что там похожие… даже одна и та же модель иногда сходит с конвейера с разными типами матриц, которые нельзя просто взять и поменять местами. Словом, чтобы подобрать ноутбуку новую «морду» взамен разбитой, нужно знать ее параметры.

Дабы точно не ошибиться в выборе, ведь современные LED-матрицы стоят не особо дешево, можно купить абсолютно такую же, как разбирая. Однако в точности такой в продаже может не оказаться. В этом случае допустимо подобрать взаимозаменяемый аналог. К счастью, абсолютное большинство недорогих и среднебюджетных лэптопов, выпущенных в последние годы, оснащаются типовыми дисплеями, с поиском деталей к которым проблемы сегодня нет.

Как же определить тип матрицы, установленной на ноутбуке? Существует только один способ сделать это правильно: по заводскому парт-номеру, указанному на этикетке самой матрицы, которая находится на ее задней поверхности. Чтобы до нее добраться, придется разобрать экран.

Возможно, при поисках нового «фэйса» для вашего электронного друга вы натолкнетесь на веб-сервисы, которые автоматически подбирают совместимые запчасти по модели компьютера. Стоит ли им доверять? Как я уже говорил, одна и та же модель может быть оборудована разными экранами, и если подобный сервис выдаст вам несколько вариантов, вы запутаетесь еще больше. С другой стороны, если сервис принадлежит серьезному специализированному магазину (Aliexpress к таковым не относится), можете обратиться за разъяснениями к его консультантам.

Вернемся к парт-номеру на этикетке. На картинке ниже он подчеркнут зеленой линией.

Зная этот код, достаточно скормить его Гуглу или Яндексу вместе со словом «купить», и, если деталь не является редкой или сильно устаревшей, вам откроются десятки предложений Интернет-магазинов.

В парт-номерах зашифрованы некоторые параметры матриц, в частности – диагональ и производитель. В моем примере – LTN156 AT37, экран имеет диагональ 15,6” (число 156) и выпущен он компанией Samsung, на что указывает шифр завода LTN.

Какие параметры важны для подбора совместимой матрицы

И у старой, и у новой детали обязательно должны совпадать:

• Диагональ , иначе новая просто не подойдет по величине.
• Разрешение . Этот параметр иногда указывают только в пикселях, например, 1280×800. Иногда – вместе с буквенными обозначениями, вроде WSVGA, WXGA и т. д. Последние помимо разрешения учитывают соотношение сторон экрана. Более детальную информацию о том, что это означает, можете получить из .
• Тип подсветки – LED (светодиодный, чаще всего встречающийся на современных лэптопах) или CCFL (ламповый – относительно устаревший).
• Форм-фактор : толщина, расположение и тип креплений к корпусу крышки, место подключения видеошлейфа, количество контактов разъема. 40-пиновыми разъемами оборудованы современные LED-матрицы, 30-пиновыми – чаще ламповые, но не всегда. 20-пиновые (редкие) встречаются при том и другом типе подсветки. В случае несовпадения только распиновки разъема новый экран можно подключить через специальный адаптер-переходник.

Попробуем для примера подобрать аналог уже упомянутой «морды» – LTN156AT37 (встречается на некоторых моделях Acer).

Зайдем на сайт любого интернет-магазина, где есть ее описание.

Получается, на замену подойдет любая матрица, у которой:

• Диагональ – 15,6”.
• Разрешение – 1366×768 WXGA.
• Подсветка – LED.
• Разъем – 30 pin.
• Крепления (ушки под винты) – вверху и внизу, разъем для шлейфа – снизу справа, толщина – slim (тонкая).

Теперь обратимся к каталогам и выберем из них товары с аналогичными характеристиками. Впрочем, можно этого и не делать, поскольку магазины часто приводят списки аналогов в описании каждой матрицы. Но так как сведения там не всегда достоверны, лучше перепроверить.

Пользователи часто интересуются, можно ли установить 30 или 40-пиновую LED-матрицу вместо 30-пиновой CCFL, если по остальным параметрам они совпадают? Отвечаю: поскольку новых CCFL-матриц остается всё меньше (их уже не выпускают), разработаны шлейф-переходники, которые позволяют производить такую замену. Последние обычно продаются там же, где и матрицы.

Правило – правилом, но есть исключения

С уществуют ноутбуки, матрицы которых прочно приклеены к крышке, то есть являются несъемными. В случае их повреждения замене подлежит весь дисплейный модуль. Пример таких аппаратов – MacBook Air 11 и 13. За счет отказа от механических креплений крышки MacBook Air и получаются такими тонкими.

На фото ниже хорошо заметно, что крышка MacBook Air примерно вдвое тоньше крышки MacBook Pro. У второго матрица съемная.

Кстати, стремясь делать что-то похожее на макбуки (внешне, но не качеством), подобные «лайфхаки» с клеем используют и производители из Поднебесной.

Несъемность клееных матриц Apple, конечно же, условная. Опытные ремонтники давно научились их снимать и менять, но тем, кто никогда раньше подобного не делал, лучше не пытаться им подражать, ибо вероятность испортить дорогостоящие детали близка к 99%.

Ремонт разбитого экрана с клееной матрицей на дешевых китайских лэптопах, как правило, невозможен из-за отсутствия в продаже запасных частей. А также нецелесообразен по стоимости.

А теперь – “расчлененка”. Всё, что описано ниже, выполняется на ваш страх и риск

Д ля демонтажа испорченной матрицы вам понадобится крестовая отвертка (лучше магнитная), канцелярский нож, пластиковая карта (можно заменить на тонкую линейку или медиатор), а также пластиковая или металлическая лопатка-спуджер для отщелкивания защелок и отключения контактов.

Перед тем как приступать к разборке экрана, не забудьте полностью обесточить ноутбук – отсоединить внешний блок питания и аккумуляторную батарею, даже если последняя, по вашему мнению, разряжена.

Дальше приступим к демонтажу рамки дисплея – детали, которая окружает экран. На передней части рамок обычно есть небольшие резиновые накладки, которые предохраняют экран от соприкосновения с клавиатурой при закрытии крышки. Под некоторыми из этих накладок находятся винты, которые держат рамку.

Используя лезвие ножа, аккуратно отделите накладки от рамки. Старайтесь не дотрагиваться пальцами до их нижней поверхности, покрытой липкой массой, иначе они в дальнейшем будут плохо держаться.

Следом выкрутите все винты. Если их нет, значит, рамка держится только на защелках.

Подденьте рамку руками и постарайтесь отделить от экрана. Если она не поддается, вставьте в щель между ней и основной частью крышки пластиковую карту или медиатор и осторожно ведите ими вдоль периметра, отщелкивая защелки.

Некоторые рамки дополнительно фиксируются двусторонним скотчем. Для их снятия приходится прикладывать чуть больше усилий.

Отсоединив рамку, отложите ее в сторону. Теперь перед вами – сама матрица. Чаще всего они тоже крепятся к крышке лэптопа винтами, но есть модели, которые вставляются в пазы.

Выкрутите винты, удерживающие матрицу, потом возьмите ее за края и положите на клавиатуру «лицом» вниз.

Следующий этап – отключение видеошлейфа и кабеля инвертора – устройства управления подсветкой, которое на CCFL-матрицах имеет отдельный коннектор. Первым делом отсоедините шлейф: аккуратно отклейте скотч, которым он прикреплен к задней стенке матрицы и, помогая себе спуджером, извлеките его из разъема. Следом отключите инвертор. Если к матрице прилегает шлейф веб-камеры, также отсоедините его.

Кстати, на этом этапе вы как раз и узнаете, что за экран установлен на вашем компьютере. Парт-номер, по которому определяют его модель, как вы помните, указан на этикетке.

Установка новой матрицы и сборка дисплея производятся в обратном порядке.

Немного о подключении LED-матриц вместо CCFL через шлейф-переходник

Ш лейф-переходники представляют собой устройства в виде ленты, на одном конце которой находится разъем для подключения LED, на другом – CCFL. К средней части этой ленты подсоединяется небольшая платка – инвертор для управления LED-подсветкой. На нем тоже есть от 2 до 8 разъемов, возле которых указаны марки или модельные линейки ноутбуков – Asus, Dell, HP, Toshiba, Lenovo и т. д.

К чему подключать основные разъемы шлейф-переходника, думаю, понятно. LED – к порту LED-матрицы. CCFL – к видеокабелю ноутбука. Из портов инвертора вам понадобится только один – тот к которому подойдет кабель вашего CCFL-инвертора.

После подключения зафиксируйте шлейф-переходник на задней панели матрицы клейкой лентой, и можете собирать ноутбук. Если всё сделано правильно, машина не заметит подмены.
