Как соединить гистограмму с графиком в excel. Как строится гистограмма в Excel

Гистограмма распределения - это инструмент, позволяющий визуально оценить величину и характер разброса данных. Создадим гистограмму для непрерывной случайной величины с помощью встроенных средств MS EXCEL из надстройки Пакет анализа и в ручную с помощью функции ЧАСТОТА() и диаграммы.

Гистограмма (frequency histogram) – это , в каждый столбик представляет собой интервал значений (корзину, карман, class interval, bin, cell), а его высота пропорциональна количеству значений в ней (частоте наблюдений).

Гистограмма поможет визуально оценить распределение набора данных, если:

• в наборе данных как минимум 50 значений;
• ширина интервалов одинакова.

Построим гистограмму для набора данных, в котором содержатся значения . Набор данных (50 значений), а также рассмотренные примеры, можно взять на листе Гистограмма AT в файле примера. Данные содержатся в диапазоне А8:А57 .

Примечание : Для удобства написания формул для диапазона А8:А57 создан Исходные_данные.

Построение гистограммы с помощью надстройки Пакет анализа

В MS EXCEL имеется диаграмма типа Гистограмма с группировкой , которая обычно используется для построения Гистограмм распределения .

В итоге можно добиться вот такого результата.

Одной из разновидностей гистограмм является график накопленной частоты (cumulative frequency plot).

На этом графике каждый столбец представляет собой число значений исходного массива, меньших или равных правой границе соответствующего интервала. Это очень удобно, т.к., например, из графика сразу видно, что 90% значений (45 из 50) меньше чем 495.

Примечание : Альтернативой графику накопленной частоты может служить Кривая процентилей , которая рассмотрена в .

Примечание : Когда количество значений в выборке недостаточно для построения полноценной гистограммы может быть полезна (иногда она называется Диаграмма размаха или Ящик с усами ).

Если, Вы, к примеру, провели социологическое исследование, то Вам нужно будет не только провести его анализ, но и представить наглядно его результат. И сделать это можно с помощью гистограммы. Как построить гистограмму, что нужно для этого? Давайте по порядку.

Следует отметить, что гистограмма является одним из наиболее популярных способов, с помощью которого можно представить информацию о распределении того или иного признака. Для того чтобы построить гистограмму частот (ступенчатая фигура, которая состоит из прямоугольников) нам понадобятся:

• карандаш;
• линейка;
• компьютер или ноутбук;
• программы Microsoft Office.

Строим гистограмму вручную

Изначально нужно понять следующее: признаком в данном случае будет то, что Вы изучаете (отношение людей к чему-либо, некоторые явления, характерные особенности каких-либо процессов). А распределением признака будет совокупность ответов и баллов, полученных от всех участников Вашего исследования. Проще всего построить гистограмму распределения вручную. Нам нужно начертить двумерную систему координат, в которой по оси Y будут расположена частота встречаемости ответов и баллов, а по оси Х – сами баллы и ответы. Теперь нам нужно отметить результаты, которые мы получили, так, чтобы у нас появились вертикальные столбцы, соответствующие отмеченным признакам. А их высота будет определяться частотой встречаемого признака.

Компьютерная гистограмма

Такую же гистограмму можно построить по схожей схеме, но уже на компьютере. К примеру, в программе Microsoft Word, в панели инструментов, выбираем вкладку «Вставка», а уже в ее меню находим «Иллюстрации». Теперь в «Иллюстрациях», нам необходимо отметить «Диаграмма», а затем, в новоявленном окошке, указываем – «Гистограмма». Выбираем нужный вид для диаграммы и нажимаем «Ок». Перед Вами появилось окно с таблицей и в нее нужно внести имеющиеся результаты. А параллельно Вы отметите появление рисунка с гистограммами. Этот рисунок будет видоизменяться по мере появления новых данных, которые Вы будете вводить.

Учитывая, что Вы можете проводить исследование на экспериментальной и контрольной выборках, или вообще, на одной группе, но не единожды, то и на Вашей гистограмме можно все это отобразить посредством легенды и цвета (подпись к гистограмме). Не забывайте, что общий признак для разных групп может быть представлен в виде соседствующих столбцов, которые разняться по высоте. А ответы можно обозначать разными цветами для ясности.

Гистограмма в Excel

1. Перед тем, как построить гистограмму в Excel, нужно запустить саму программу, создать, а затем заполнить таблицу требуемыми данными. Далее необходимо выделить область строк и столбиков, которые будут основой Вашей гистограммы.
2. Теперь нужно выделив любую ячейку нашей таблицы, перейти в меню «Вставка» и выбрать «Диаграмма» или просто нажать на иконку «Мастер программ» расположенной в панели инструментов. Если Вы хотите, чтобы Ваша гистограмма имела автоматические установки (установки по умолчанию), то после того, как выделили ячейку, нужно нажать F11. На отдельном листе появится гистограмма.
3. Далее нам необходимо выбрать из списка типов – «Гистограмма», а в разделе «Вид» указываем ее подтип. Вы можете воспользоваться описанием-подсказкой (нижнее окно), которая может помочь Вам сделать окончательный выбор. Чтобы понять, какой вид будет у нашей гистограммы на основании имеющихся данных, нажимаем «Результат». Если Вам нужно создать пользовательскую гистограмму (комбинация с областями или графиком), то в этом случае переходим в окошко. «Нестандартные» и задаем нужные параметры. Нажимаем «Далее» для продолжения работы.
4. Тень нужно указать четкий диапазон Ваших данных для того, чтобы построить гистограмму. Вся таблица будет использоваться по умолчанию. Выделяем ячейки, информация которых будет отображена в гистограмме. Далее в поле «Диапазон» нужно указать необходимые значения. А затем, воспользовавшись переключателем «Ряды», определяем, какой параметр будем указывать на оси абсцисс – строки или столбцы. И нажимаем «Далее» для дальнейшей работы.
5. Переходим в окно «Параметры диаграммы» и во вкладке «Заголовки» указываем название нашей гистограммы и ее осей, если в этом есть необходимость. Перейдя от одной вкладки в другую, можно сделать рисунок, соответствующий работе, которую он иллюстрирует. Все вносимые Вами изменения отображаются в окне просмотра. Для того, чтобы продолжить работу, опять нажимаем «Далее».
6. Сейчас нам нужно указать редактору нашего Excel, где именно мы хотим разместить гистограмму- на отдельном листе или внедрить ее в рабочий лист. Устанавливаем переключатель в подходящее значение и нажимаем «Готово», тем самым завершая работу.

Очень важно помнить, что перед тем как в экселе построить гистограмму, нужно проверить и проанализировать все имеющиеся данные, и только после этого можно приступать к созданию гистограммы. Внимательность и четкое представление о том, что Вы хотите отобразить, помогут Вам сделать все правильно с первого раза.

Созданные в Excel диаграммы и гистограммы используются для сравнения величин, отслеживания изменения той или иной величины во времени.

Общие сведения и понятие диаграммы и гистограммы.

Диаграмма – это некоторая зависимость одной величины от другой. Для удобства существуют несколько типов диаграмм. К ним относятся: гистограммы , графики , круговые , линейчатые , точечные , с областями и другие.
Гистограмма – это тип диаграммы , позволяющий отразить изменение величины в зависимости от других условий (например, времени), в виде прямоугольников одной площади. Высота прямоугольников пропорциональна размерности сравниваемой величины.

На данной гистограмме приведено изменение дохода предприятия за период времени от января 2013 и до декабря 2014 года.

Создание гистограммы.

Для того, чтобы создать гистограмму на основе существующих значений, необходимо перейти во вкладку «Вставка», выделить диапазон значений для создания гистограммы и выбрать из перечня диаграмм «Гистограмму».

Обратите внимание, что выделяемая область не захватывает название таблицы со значениями, а только непосредственно значения! Также необходимо обратить внимание на то, что в данном случае числовые значения, которые должны располагаться по оси ординат (вертикальная ось), следует вносить во вторую (правую) колонку таблицы значений, а значения, располагающиеся по оси абсцисс (горизонтальная ось) – в первую (левую) колонку. Иначе вы получите неверную картину. Для примера, мы поменяли местами колонки и вот, что из этого получилось.

Таким образом, даже большие значения визуально отражены меньше, то есть информация представлена некорректно.

Изменение оформления диаграммы (гистограммы)

Гистограмма может быть стандартной, как на картинке, т.е. синей на белом фоне, но можно и изменить оформление, сделав ее яркой, красочной и привлекающей внимание (то, чего, чаще всего, и нужно добиться с помощью диаграмм).

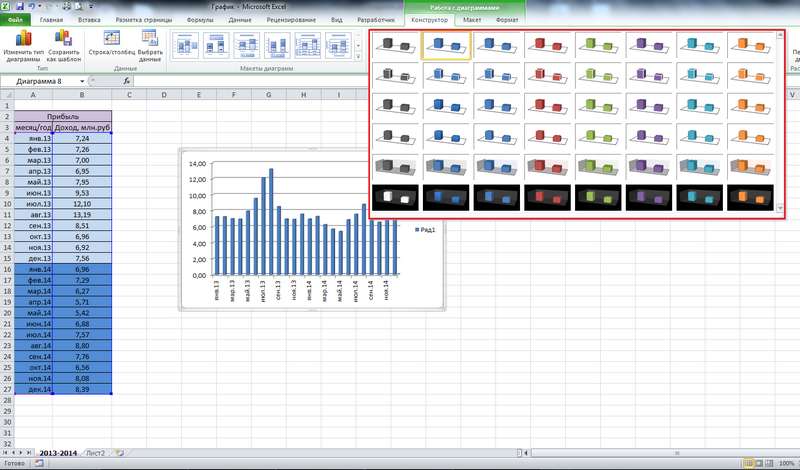

Так, для того, чтобы изменить оформление, нужно кликнуть в любом месте на поле с диаграммой. После этого появится меню для работы с диаграммами, в котором можно задать все параметры, начиная от наличия/отсутствия подписей осей и заканчивая цветом графических элементов самой диаграммы. На вкладке «Конструктор» можно изменить цвет диаграммы, как показано на экране.

Можно изменить макет диаграммы, в зависимости от того, как вы хотите расположить свои данные на диаграмме.

Сейчас используется последний вариант, т.к. достаточно много данных и для того, чтобы не загромождать гистограмму, непосредственно значения не отображаются, а указан лишь диапазон, по которому можно судить о величине в тот или иной промежуток времени. Если мы выберем второй вариант, то на диаграмме будут отражаться точные значения, указанные в таблице, однако воспринимать такую информацию будет достаточно сложно.

Для примера, вот, как это будет выглядеть.

В строке «Название диаграммы» можно указать название таблицы значений, например, или любое другое на Ваше усмотрение.
На вкладке «Макет» можно изменять/удалять размещение названия диаграммы, осей, легенды (слово «ряд 1» на предыдущих примерах), подписей и таблицы данных, сетки.
На вкладке «Формат» можно изменять оформление поля диаграммы и, в целом, вносить те же изменения, что и в стилях WordArt. Так, например, на картинке показан выбор фона из предложенных вариантов оформления, однако этим не ограничивается, т.к. Вы всегда можете выбрать свой цвет контура или фона из палитры, а также сделать необходимый угол или объем, настроив все это самостоятельно. Для этого нужно выбрать необходимый цвет, кликнув на «Заливка фигуры», «Контур фигуры». Для изменения объема или угла поворота диаграммы – «Эффекты фигур».

Цвет и стиль текста меняется в меню «Стили WordArt».

Создание графиков

График – та же зависимость одной величины от другой, но представленная в виде точек, соединенных между собой линией. Точки могут быть видны или линия может быть ровной и сплошной.

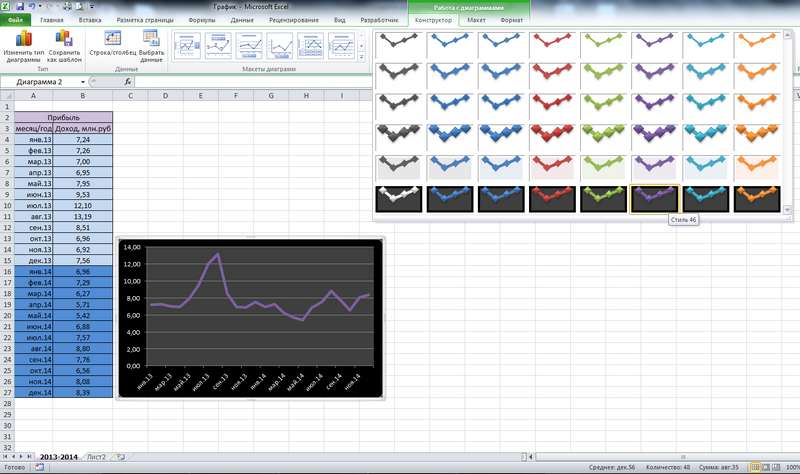

Создание и оформление графика аналогично гистограмме. Вкладка «Вставка» -> выделяем таблицу с данными -> «График».

Есть нюанс в создании поверхностной диаграммы (она в разделе «Другие диаграммы»). Для ее создания необходимо два диапазона значений, зависимых от времени, например. Этот тип диаграмм удобен при сравнении, к примеру, плановых величин с фактическими.

Биржевые диаграммы

Биржевые диаграммы – это графики, позволяющие отследить статистику изменения заданной величины (цены на акции, погодные условия в течении времени и т.п.). Таким образом, данный тип диаграмм позволяет прогнозировать вероятное изменение величины в большую или меньшую сторону. В Excel есть четыре типа биржевых диаграмм: с тремя, четырьмя и пятью рядами значений. Самое главное в биржевой диаграмме – это правильная последовательность данных в рядах. Последовательность значений ряда можно увидеть, наведя курсор мыши на соответствующую иконку диаграммы.

Для примера разберем биржевую диаграмму для промежутка времени от 12.00 до 15.00. Важно, при построении такой диаграммы, - формат данных. То есть, ячейки, в которых указано время, должны быть в формате времени, соответственно, ячейки, в которых указаны значения цен, должны быть в числовом формате.
Также есть такой нюанс – при указании формата времени в самой диаграмме, необходимо поставить галочку «Связь с источником». Для этого необходимо дважды кликнуть мышкой на ряду с временем (горизонтальная ось), перед нами открывается меню формата оси, в нем мы выбираем подпункт «Число», задаем формат времени и внизу ставим галочку возле указанного выше пункта. Это был пример для отслеживания статистики изменения цен на бирже.

Далее, я приведу пример использования данного типа диаграмм для построения изменения температуры в течении года. Для этого мы возьмем первый тип биржевых диаграмм, т.к. у нас только три ряда значений – максимальное значение, минимальное и среднее.

При построении, мы выделяем все четыре столбца (т.е. в т.ч. столбец с месяцами), а на диаграмме мы будем видеть только три значения.

В общем, подводя итоги, надо сказать, что любая диаграмма подразумевает наличие диапазона значений, а также зависимости одних величин от других. Разница лишь в том, сколько этих значений и как вы хотите их представить. Так, например, круговая диаграмма больше подходит для небольшого количества значений, т.к. иначе разница будет не так заметна, как хотелось бы. Линейчатая диаграмма аналогична гистограмме, только повернута на 900 . Точечная аналогична графику, только вместо ровной сплошной линии, у вас будут точки, соединенные линией. Таблица со значениями создается произвольно, то есть, нет каких-либо строгих правил по ее оформлению (единственное – очередность столбцов со значениями, о которой говорилось выше). Исключение составляют только биржевые диаграммы, где важна последовательность значений.

В этом видео показано как создать диаграммы, гистограммы в Excel:

Рекомендуем смотреть видео в полноэкранном режиме, в настойках качества выбирайте 1080 HD , не забывайте подписываться на канал в YouTube , там Вы найдете много интересного видео, которое выходит достаточно часто. Приятного просмотра!

Предположим, пользователь располагает данными в абсолютных величинах. Ему нужно отобразить информацию на диаграмме. Для лучшей наглядности показать необходимо относительные значения данных. Например, сколько процентов плана выполнено, сколько товара реализовано, какая часть учеников справилась с заданием, какой процент работников имеют высшее образование и т.д.

Выполнить это не так сложно. Но если не хватает навыков работы в программе Excel, могут возникнуть некоторые затруднения. Рассмотрим подробно, как сделать процентную диаграмму в Excel.

Круговая процентная диаграмма

Построим круговую диаграмму процентного распределения. Для примера возьмем официальную налоговую аналитику «Поступления по типам налогов в консолидированный бюджет Российской Федерации за 2015 год» (информация с сайта ФНС):

Выделим всю таблицу, включая наименования столбцов. На вкладке «Вставка» в группе «Диаграммы» выбираем простую круговую.

Сразу после нажатия по ярлычку выбранного типа на листе появляется диаграмма вида:

Отдельный сегмент круга – доля каждого налога в общей сумме поступлений в консолидированный бюджет в 2015 году.

Теперь покажем на диаграмме процентное соотношение видов налогов. Щелкнем по ней правой кнопкой мыши. В открывшемся диалоговом окне выберем задачу «Добавить подписи данных».

На частях круга появятся значения из второго столбца таблицы:

Еще раз жмем правой кнопкой мыши по диаграмме и выбираем пункт «Формат подписей данных»:

В открывшемся меню в подгруппе «Параметры подписи» нужно снять галочку напротив «Включить в подписи значения» и поставить ее напротив «Включить в подписи доли».

В подгруппе «Число» меняем общий формат на процентный. Убираем десятичные знаки, устанавливаем код формата «0%».

Если нужно отобразить проценты с одним знаком после запятой, в поле «Код формата» ставим «0,0%». С двумя знаками после запятой – «0,00%». И так далее.

Стандартные настройки позволяют изменить место подписей на диаграмме. Возможные варианты:

• «В центре» - подписи отобразятся по центру сегментов;
• «У вершины, внутри» - подписи отобразятся с внутренней стороны окружности;
• «У вершины, снаружи» - подписи покажутся с внешней стороны круга, при выборе параметра сама диаграмма будет несколько меньше, но при наличии мелких данных читаемость улучшается;
• «По ширине» - параметр позволяет Excel установить подписи наиболее оптимально.

Чтобы изменить направление подписей, в подгруппе «Выравнивание» можно воспользоваться инструментом «Направление текста». Здесь же устанавливается угол наклона.

Выберем горизонтальное направление подписей данных и положение «По ширине».

Круговая диаграмма с процентами готова. На диаграмме показано процентное распределение поступлений от налогообложения.

Столбчатая гистограмма

Добавим в таблицу вспомогательные столбцы: 1 – с процентами (процентный вклад каждого вида налога в общее количество); 2 – 100%.

Щелкаем по любой ячейке таблицы. Переходим на вкладку «Вставка». В группе «Диаграммы» выбираем «Нормированную гистограмму с накоплением».

Автоматически созданная диаграмма не решает поставленной задачи. Поэтому на вкладке «Конструктор» в группе «Данные» переходим к пункту «Выбрать данные».

С помощью стрелочки изменяем порядок рядов так, чтобы проценты были внизу. Ряд, показывающий абсолютные значения, удаляем. В «Категориях» убираем ячейку «Вид налога». Заголовок не должен быть подписью горизонтальной оси.

Выделяем любой столбец созданной диаграммы. Переходим на вкладку «Макет». В группе «Текущий фрагмент» нажимаем пункт «Формат выделенного фрагмента».

В открывшемся меню переходим на вкладку «Параметры ряда». Устанавливаем значение для перекрытия рядов – 100%.

В итоге проделанной работы получаем диаграмму такого вида:

Скачать пример процентных графиков

Общее представление о процентном соотношении видов налога в консолидированном бюджете РФ данная диаграмма дает.

Часто в отчетах нужно отобразить в Excel из скольких частей состоит стопроцентная целостность определенного показателя и сколько приходится процентов на каждую его часть. Например, чтобы узнать рентабельность товара нам нужно его цену реализации разбить на части: закупочная цена, покрытие расходов, наценка. Для отображения долей хорошо использовать круговые диаграммы с разноцветными секторами. Рассмотрим все более детально на конкретном примере.

Круговые диаграммы с процентами в Excel

Допустим, у нас есть условный товар, о котором мы все знаем в цифрах. Но нам нужно определить какими партиями его продавать. Если его наценка составляет 15%-20% значит, данный товар будет реализовываться только оптовыми партиями, а если более 20% – розничными. Розничная цена для данного товара не должна превышать 1700, а оптовая – 1400. Низкорентабельные товары будем считать с наценкой менее 15%. Теперь заполните таблицу, так как показано на рисунке:

Сделаем круговую диаграмму с процентами:

Выделите диапазон B2:B4 выберите инструмент: «Вставка»-«Диаграммы»-«Круговая».

Если кликнуть по диаграмме у нас активируется дополнительная панель. На ней выберите тип отображения с процентным соотношением долей: «Работа с диаграммами»-«Конструктор»-«Макеты диаграмм»-«Макет 6».

Теперь нам наглядно видно, что наценку лучше увеличить на 50 и продавать данный товар в розницу. Так как оптовыми партиями реализовывать его будет нерентабельно.

Экспонируем наценку, чтобы повысить презентабельность диаграммы. Для этого первый раз кликните по кругу диаграммы. А второй раз непосредственно по сектору наценки. После чего удерживая левую клавишу мышки, немного сместите сектор наценки.

Кольцевая диаграмма с процентами

Презентуем с помощью диаграммы таблицу с данными о деятельности фирмы за 2 года. И сравним их в процентном соотношении. Постройте следующую таблицу:

Для решения данной задачи можно использовать 2 круговые диаграммы. Но в данном примере мы будем использовать более эффективный инструмент:

1. Выделите диапазон A2:C4 и выберите инструмент: «Вставка»-«Диаграммы»-«Другие»-«Кольцевая».
2. Чтобы улучшить внешний вид выберите: «Работа с диаграммами»-«Конструктор»-«Стили диаграмм»-«Стиль10».
3. Для отображения значений на диаграмме в процентах выбираем: Работа с диаграммами»-«Конструктор»-«Макеты диаграмм»-«Макет 2».

Главная цель этих двух примеров – показать разницу между разными типами диаграмм и их отличие перед гистограммами. Их рассмотрим в следующем примере.

Гистограмма в процентах

Теперь рассмотрим, как сделать в Excel гистограмму на проценты. Для примера возьмем эту же таблицу презентуем с помощью сразу 3-х гистограмм. Снова выделите диапазон ячеек A2:C4 и выберите: «Вставка»-«Диаграмма»-«Гистограмма»:

• «Объемная гистограмма с группировкой»;
• «Объемная гистограмма с накоплением»;
• «Объемная нормированная гистограмма с накоплением».

Теперь на всех созданных гистограммах используйте переключатель: «Работа с диаграммами»-«Конструктор»-«Строка/столбец».

Изначально при создании гистограмм Excel разместил по умолчанию годы в рядах, а наименования показателей в категориях. Так как наименований больше они попали в категории. А нам нужно было сравнить показатели по годам и для этого мы поменяли строки со столбцами местами, используя переключатель «Строка/столбец».

Вкратце опишем, что отображает каждый тип выбранной гистограммы в данном примере:

1. Объемная гистограмма с группировкой – позволяет оценить изменения всех типов расходов. Известно, что они изменились, но неизвестно есть ли существенные изменения в процентном соотношении?
2. Объемная гистограмма с накоплением – легко можно оценить суммарное снижение расходов в 2013-ом году. Но все еще неизвестно как изменилась ситуация в процентах?
3. Объемная нормированная гистограмма с накоплением – видно, что сумма транспортных расходов в процентах не существенно изменилась. Существенно возросли расходы на реализацию. А накладные расходы наоборот уменьшились. Но с другой стороны не знаем абсолютных значений и суммарных изменений.

Каждый тип диаграммы отличается своими преимуществами и недостатками. Важно уметь правильно подбирать способ графического отображения для разного рода данных. Этому учит наука «Инфографика».

Диаграммы – прекрасный инструмент, при помощи которого можно визуализировать данные различных источников. Не многие знают, как построить гистограмму в Excel по данным таблицы. На самом деле ничего сложного тут нет. Давайте рассмотрим различные варианты.

Раздел «Диаграммы»

Итак, приступаем к делу.

1. Для начала нужно создать таблицу. Значения могут быть произвольными.

1. Далее данные необходимо выделить.

1. Откройте в меню-вкладку «Вставка» и кликните на иконку работы с гистограммой.

Вам будет предложено построение различными самыми популярными способами:

• обычная гистограмма;
• объемная;
• линейчатая;
• объемная линейчатая.

Можете навести на каждый из них и посмотреть примеры. Для просмотра других вариантов, нужно нажать на соответствующий пункт.

Обратите внимание на то, что в каждой категории есть несколько видов построения.

1. При наведении на каждый пункт, помимо предварительного просмотра, также будет отображаться и краткая информация о назначении, чтобы пользователь смог сделать правильный выбор.

1. Если выбрать «объемную гистограмму с группировкой», то можно получить следующий результат.

Гистограммы с накоплением

На этот раз придется добавить еще один столбец. Так как две колонки будут выглядеть точно так же, как в случае с группировкой.

Третья графа должна быть в виде цифр, а не текста, чтобы программа могла нормально сложить данные.

1. Выделяем таблицу, нажимаем на кнопку «Гистограммы» и выбираем что-нибудь с накоплением.

1. В результате этого вы увидите следующее.

Как видите, на этой гистограмме шкала по оси «y» отображается в процентах. Данный способ построения хорош тем, что можно увидеть сравнительную информацию.

1. Статистика по каждому дню покажет, как между собой соотносятся продажи и затраты (в случае примера). Если вам неудобно работать с процентами, и хотите, чтобы данные были представлены в абсолютных величинах, то в этом случае нужно выбрать другой тип гистограммы.

Пакет «анализ данных»

Данная возможность в быстром доступе по умолчанию отсутствует. Для того чтобы вставить её на панель, необходимо сделать следующие действия.

1. Нажмите на пункт меню «Файл».

1. Кликаем на «Параметры».

1. Далее переходим в «Надстройки».

1. Убедитесь, что в «Управлении» выбран пункт «Надстройки Excel». После этого нажмите на кнопку «Перейти…».

1. Поставьте галочку около «Пакет анализа» и нажмите на кнопку «OK».

1. Переходим на главной панели на вкладку «Данные». В правой части ленты появится новая кнопка «Анализ данных».

Теперь рассмотрим процесс создания диаграммы по этой таблице. Для этого необходимо выполнить следующие действия.

1. Нажмите на только что добавленную кнопку. Выберите пункт «Гистограмма» и кликните на «OK».

1. После этого вы увидите следующее окно.

1. Для того чтобы указать «Входной интервал», достаточно просто выделить таблицу. Данные подставятся автоматически.

1. Теперь поставьте галочку около пункта «Вывод графика» и нажмите на кнопку «OK».

1. В результате этого вы получите вот такую «Гистограмму» с анализом значений.

В этом случае оси x и y подбираются автоматически.

Условное форматирование

Красивый анализ введенных данных можно сделать прямо внутри в таблице.

1. Для этого необходимо выделить ее, перейти на вкладку «Главная» и кликнуть на «Условное форматирование».

1. В появившемся меню выберите пункт «Гистограммы». После этого появится большой список различных вариантов. Вы можете попробовать наложить любые цвета на свой вкус. Для этого достаточно навести указатель на один из предложенных шаблонов.

1. В итоге получите красивую таблицу, в которой данные представлены градиентной заливкой.

В относительных единицах (заливке) намного проще анализировать информацию и тем самым определить, в какой ячейке максимальное или минимальное значение.

Дополнительные ряды распределения

Существуют и другие виды обработки статистических данных. К ним можно отнести:

• Парето;
• Полигон частот;
• Кумуляты и т.д.

Большинство из них можно создавать готовыми шаблонами. Например, для создания «Диаграммы Парето» необходимо сделать следующее.

1. Выделить таблицу.
2. Перейти на вкладку «Вставить».
3. Кликнуть на иконку «Вставка статистической диаграммы».
4. Выбрать нужную заготовку.

Как оформить гистограмму

Как правило, большинству пользователей не нравится стандартный внешний вид создаваемых объектов. Изменить его очень просто.

1. При выделении диаграммы в меню появляется новая вкладка «Конструктор».

Благодаря ей вы сможете сделать что угодно. Кроме этого, редактирование возможно через контекстное меню.

Сделав правый клик мыши по пустой области диаграммы, вы сможете:

• скопировать или вырезать;
• изменить тип;
• выбрать другие данные;
• переместить её;
• повернуть объемную фигуру.

Рассмотрим некоторые варианты.

Копирование

Нажав на соответствующий пункт меню, всё содержимое гистограммы окажется в буфере обмена. После этого вы сможете вставить её в Ворде. Стоит отметить, что сделать то же самое можно при помощи сочетания клавиш Ctrl+C. Для вставки используем комбинацию Ctrl+V.

Смотрится очень красиво.

Перемещение

Для начала кликаем в контекстном меню на «Переместить диаграмму».

После этого появится окно, в котором можно указать назначение выбранного объекта.

Если выберете первый вариант, то он будет перемещен на новый лист.

Вращение

Для этих манипуляций нужно выбрать следующий пункт.

Вследствие этого в правой части экрана появится дополнительная панель, в которой можно «поиграться» с двумя осями.

Таким способом можно придать еще больше объемного эффекта.

Подписываем объект

Если вы кликните на название, то справа отобразится панель для работы с текстом. Более того, появится возможность редактирования.

При желании вы можете добавить такие эффекты, как:

• тень;

• свечение;

• сглаживание;

• объемность.

Вы можете совместить все эти отдельные атрибуты. Но не перестарайтесь, иначе получится кошмар.

Как объединить гистограмму и график в Экселе

Чтобы совместить разные виды объектов, необходимо использовать нестандартные наборы диаграмм.

1. Для этого примера создадим другую таблицу, в которой данных будет больше.

1. Теперь выделите все строки, перейдите на вкладку «Вставка», нажмите на иконку «Гистограммы» и выберите последний вариант.

1. В появившемся окне перейдите на «Комбинированная».

1. После этого вы сможете указать тип диаграммы для каждого ряда.

1. Необходимо везде указать «Гистограмма с группировкой», а для ряда «Всего» – тип «Линия». При этом нужно поставить галочку в графе «Вспомогательная ось».

1. После нажатия на кнопку «OK», мы получим новую диаграмму, которая сочетает в себе гистограмму и график.

Обратите внимание на то, что справа по оси Y появилась дополнительная шкала, предназначенная только для линии, то есть для ряда «Всего». Левая шкала – для всего остального.

Диаграмма онлайн

Для тех, кто не может правильно построить гистограмму, на помощь приходят онлайн-сервисы. Например, сайт OnlineCharts.

Нажав на кнопку «Создайте Вашу диаграмму», вы увидите огромное количество различных настроек, благодаря которым сможете нарисовать что хотите.

Полученный результат легко скачать себе на компьютер.

Заключение

В данной статье мы пошагово рассмотрели, как создавать различные виды диаграмм при помощи всевозможных инструментов. Не бойтесь экспериментировать. Удалить свой результат вы всегда успеете.

Следует отметить, что существуют разные версии программы Эксель. Например, Excel 2010, 2013 и 2016 в этом плане очень похожи. Продукты 2003 и 2007 годов в наше время не так актуальны и отличие между ними колоссальное.

Видеоинструкция

В программе Microsoft Office Excel можно создавать диаграммы различных типов. Гистограмма – это диаграмма, в которой данные представлены в виде вертикальных столбиков различной высоты, значения для которых берутся из заданных ячеек.

Инструкция

Запустите приложение Excel и введите данные, на основании которых будет создана столбиковая диаграмма. Выделите нужный диапазон ячеек, включая названия строк и столбцов, которые впоследствии будут использованы в легенде диаграммы.

Перейдите на вкладку «Вставка». На стандартной панели инструментов в разделе «Диаграммы» нажмите на кнопку-миниатюру «Гистограмма». В выпадающем меню выберите из предложенных вариантов тот образец, который лучше всего подойдет для ваших целей. Гистограмма может быть конической, пирамидальной, цилиндрической или выглядеть, как обычный прямоугольный столбик.

Выделите созданную гистограмму, кликнув по ней левой кнопкой мыши. Станет доступно контекстное меню «Работа с диаграммами» с тремя вкладками: «Конструктор», «Макет» и «Формат». Чтобы настроить вид диаграммы по своему усмотрению – изменить тип, расположить данные в другом порядке, выбрать подходящий стиль оформления – воспользуйтесь вкладкой «Конструктор».

На вкладке «Макет» отредактируйте содержимое гистограммы: присвойте название диаграмме и осям координат, задайте способ отображения сетки и так далее. Часть операций можно выполнить в окне самой диаграммы. Кликните, к примеру, по полю «Название диаграммы» левой кнопкой мыши, указанная область будет выделена. Удалите имеющийся текст и введите свой собственный. Чтобы выйти из режима редактирования выбранного поля, кликните левой кнопкой мыши в любом месте вне границ выделения.

С помощью вкладки «Формат» настройте размеры гистограммы, подберите цвет, контур и эффекты для фигур, используя соответствующие разделы на панели инструментов. Часть операций с диаграммой также может быть выполнена с помощью мыши. Так, чтобы изменить размер области гистограммы, вы можете либо воспользоваться разделом «Размер», либо подвести курсор к углу диаграммы и, удерживая нажатой левую кнопку мыши, потянуть контур в нужную сторону.

Также для настройки гистограммы можно воспользоваться контекстным меню, вызываемым через щелчок правой кнопкой мыши по области гистограммы. Если выделена диаграмма целиком, будут доступны общие настройки. Чтобы отредактировать конкретную группу данных, сначала выделите ее, тогда в выпадающем меню появятся опции для выделенного фрагмента.

Совет добавлен 12 мая 2011 Совет 2: Как построить гистограмму Самым удобным средством построения графиков и гистограмм признано приложение Microsoft Excel. Выдача наглядного результата обработки данных в удобном для представления виде является существенным достоинством данного офисного приложения. Построение гистограмм на основе заданной информации и функциональных решений - одна из востребованных задач Excel. Готовая гистограмма всегда выводится в режиме редактирования. Любые использованные для ее создания табличные данные могут быть изменены. Новая информация мгновенно отобразится на построенной гистограмме.

Вам понадобится

• Приложение Microsoft Excel, данные для построения гистограммы

Инструкция

Запустите приложение Microsoft Excel, создайте и заполните таблицу с необходимыми данными. Выделите область столбцов и строк, данные которых вы намерены взять за основу создаваемой гистограммы.

Выберите в основном меню пункты «Вставка» и «Диаграмма…». На экран выведется диалоговое окно с 4 шагами мастера диаграмм. Гистограмма является разновидностью диаграммы. Выберите в списках слева необходимый тип гистограммы, переключаясь между вкладками «Стандартные» и «Нестандартные». Соответствующее отображение будет выводиться в полях «Вид» и «Образец». Перейдите на второй шаг кнопкой «Далее».

Второй шаг установки диапазона данных. Вы задали его предварительным выделением столбцов и строк перед открытием мастера диаграмм. Адреса выбранных ячеек можно редактировать в поле «Диапазон». Перейдите на третий шаг кнопкой «Далее».

При желании поставьте флажок легенды и укажите ее размещение относительно гистограммы. В остальных вкладках окна задайте необходимые параметры. Щелкните по кнопке «Далее».

Укажите место размещения создаваемой гистограммы. Выберите лист и введите имя гистограммы. Нажмите кнопку «Готово».

Построенная гистограмма отобразится на экране.

Дважды щелкнув по гистограмме мышкой, откройте ее свойства «Формат ряда данных». Задайте здесь при желании цвет, фигуру гистограммы, обозначение осей, подписи к данным и другие параметры.

Как построить гистограмму - версия для печати
